Press

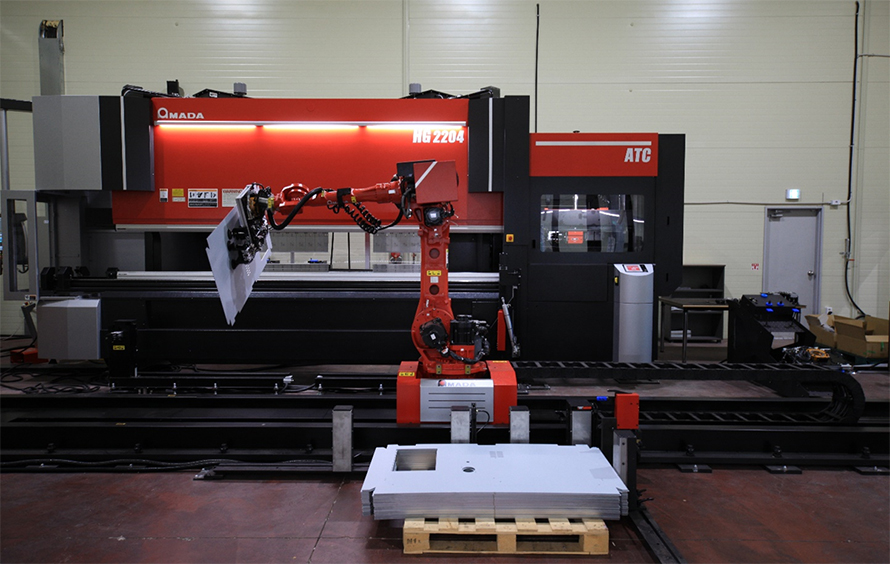

HG2204ARm

대상워크 두께 0.5 ~ 6 mm
최대워크 사이즈 1250 × 2500 mm
최소워크 사이즈 100 × 500 mm

[프레스 브레이크]
HG2204ATC

가압능력 2200 kN
오픈 하이트 436 mm 상하 폴더 장착시
D축 스트로크 250 mm
D축 속도 220 / 20 / 250 mm/s
펀치ㆍ다이 홀더 AMTS-IIIS
[ATC tooling] 금형 스테이션 펀치 : 18 / 다이 : 25 매거진 매거진길이 : 800 mm
(= 100 mm × 8 個)
[절곡 로봇]
HG Robot 80
로봇축 수 6축 + 주행축
가반 질량 80 kg 그리퍼 포함
주행축 : 스트로크 길이 8.0 m
대응 가능 그리퍼 버큠 H형
버큠 슬라이드형
버큠 T형
콤비네이션형
그리퍼 스테이션 최대 4개 탑재 가능 AGC장치 1대에 2개
리브 리포지션 장치 세로형 클램프 방식
판넬 리포지션 장치 버큠 흡착 방식
위치 결정 장치 낙하 방식
로딩 / 언로딩 로딩 1개소
언로딩 1개소

PRESS BRAKE

누구도 따라올 수 없는 탁월한 성능!!
기계 본체에 21세기의 절곡 리더 머신 HDS를 채용. 절곡 형상과 사이즈는 무한. 벤딩로봇에서는 그 하나 하나의 워크에 적합한 정확한 절곡을 행하기 위한 치밀한 구조와 기능 ASTRO 100 NT의 절곡 기구 본체는 최신예 오버 드라이브 벤딩 머신 HDS . 하이브리드 드라이브 시스템의 채용에 의해 램의 고속화와 동시에 미크론 단위의 위치결정 정도를 유지. 절곡 정밀도와 기능성이 비약적으로 진화했습니다.
HDS - NT Series FBD Ⅲ - NT Series RG Series
네트워크 대응형 하이브리드 시스템
전개CAD데이터 이용으로 적곡 가공 데이터 작성, 가공형상과 준비의 3D표시가능, 고강성 기계프레임으로 고속, 고정밀도, 오랜시간에도 정도 유지가 가능합니다.
네트워크 대응형 고정밀도 벤딩머신
전개 CAD데이터 이용으로 형상인식 시간과 작업 준비시간의 단축으로 작업능률을 향상시킵니다. 자유로운 축 위치 조정과 네트워크를 통한 데이터관리 기능으로 절곡환경을 바꿉니다.
벤딩기의 표준을 확립한 매우 효과적인 기계입니다.
상승, 절곡시에도 RAM의 부드러운 움직임으로 확실한 평행도 유지, 강도와 강성이 높은 프레임으로 정확한 정밀도 유지가 가능합니다.

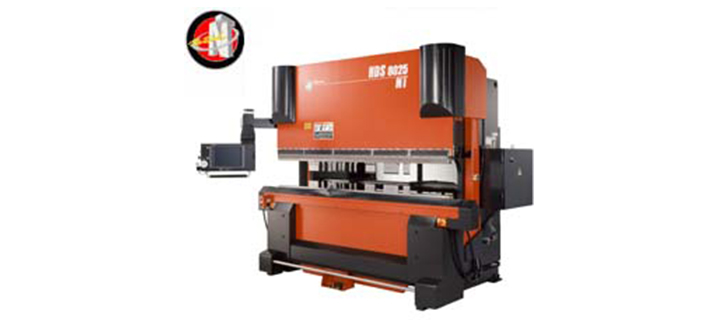

HDS - NT Series 네트워크 대응형 하이브리드 시스템
전개CAD데이터 이용으로 적곡 가공 데이터 작성, 가공형상과 준비의 3D표시가능, 고강성 기계프레임으로 고속, 고정밀도, 오랜시간에도 정도 유지가 가능합니다.
FBD Ⅲ - NT Series 네트워크 대응형 고정밀도 벤딩머신
전개 CAD데이터 이용으로 형상인식 시간과 작업 준비시간의 단축으로 작업능률을 향상시킵니다. 자유로운 축 위치 조정과 네트워크를 통한 데이터관리 기능으로 절곡환경을 바꿉니다.
RG Series 벤딩기의 표준을 확립한 매우 효과적인 기계입니다.
상승, 절곡시에도 RAM의 부드러운 움직임으로 확실한 평행도 유지, 강도와 강성이 높은 프레임으로 정확한 정밀도 유지가 가능합니다.
로봇트 본체 사양
구조 5자유도복합형
운반 가능 질량 kg 20kg(핸드 포함)
최대 운반 가능 소재 패널 형상 800×1000×2.3(단변×장변×두께)
리브 형상 300×1800×2.3(단변×장변×두께)
프레스 브레이크 본체 사양
기종 hds-1030nt
가압능력                                     kn{tonf} 980{100}
절곡길이                                     mm 3000
스토로크                                     mm 200
실린더 수                                     個 2
접근속도                             mm/s(50hz/60hz) 200
절곡속도                             mm/s(50hz/60hz) 20
복귀속도                             mm/s(50hz/60hz) 200
모터출력                                     kw 4.0×2     3.0
탱크용량                                     l(리터) 57.5
백게이지 사양
기종 hds-1030nt
l축                                        스트로크 593mm
반복 위치 결정 정도 ±2/1000mm
최대경사 500mm
y축                                        스트로크 2394mm
속도 60m/min
반복 위치 결정 정도 ±2/100mm
z축                                        스트로크 250m
속도 10m/min
